測定点の線の引き方（等間隔系統抽出）

正答 (3)

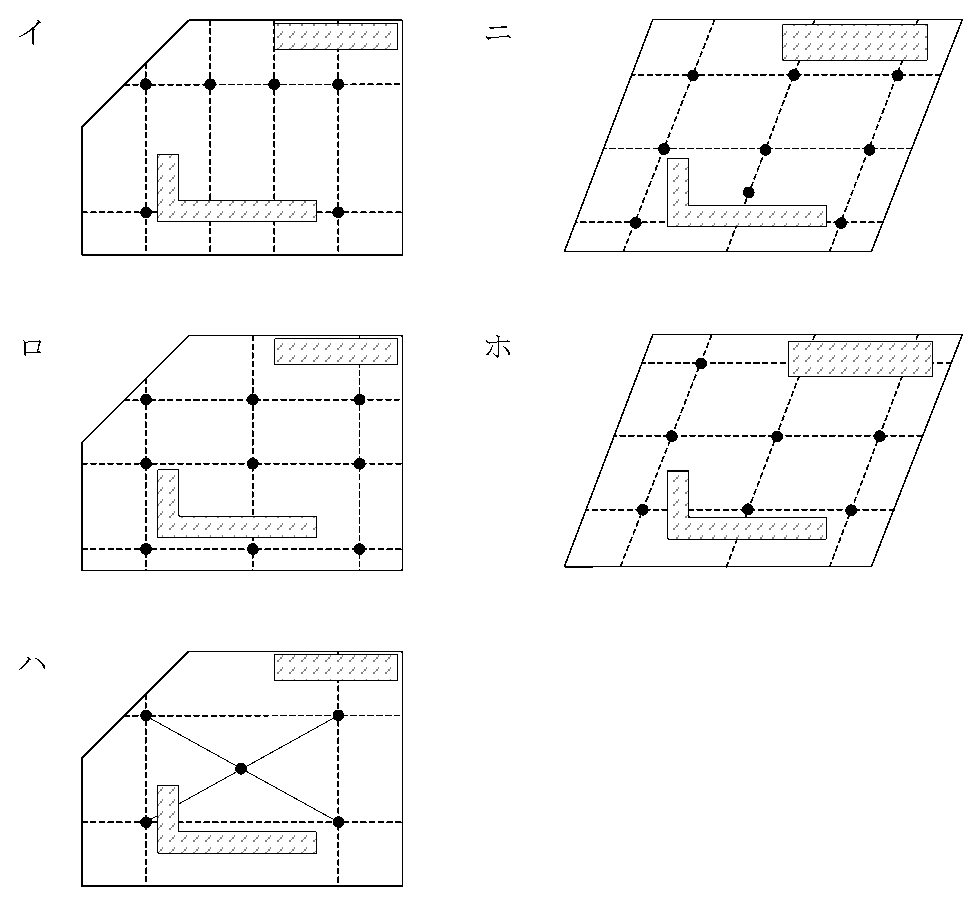

A 測定の測定点は、単位作業場所の床面に、6 m 以下の等間隔で縦の線と横の線を引き、その交点に置きます。この2つの条件に照らして、各図を確認します。

ロは、縦の線は等間隔ですが、横の線の間隔が上と下で違っています。縦方向と横方向で間隔が違うのは構いませんが、それぞれの方向の中では等間隔でなければならないので、誤りです。

ニは、設備（斜線部）に重なった交点を除く代わりに、線の上の別の位置に測定点を移しています。設備などで測定できない交点は除くだけで、近くに移して補うことはしないので、誤りです。

イは、設備に重なる交点を除いているだけなので正しい設定です。ハは、交点が5未満になる狭い単位作業場所で、4つの交点に対角線の交点を加えて5点にしたもので、認められている方法です。ニとホのように、建屋の形に合わせて線が直交していなくても構いません。

よって、誤っているのはロとニの組合せ（3）です。

この問題で狙われた罠：測定点の線の引き方（等間隔系統抽出）

6m以下の等間隔で縦横の線を引き、その交点を全て測定点にする。縦横の間隔は違ってよく、直交しなくてもよい。設備と重なる交点は除き、線は引き直さない。交点から任意に選ばない。

なぜ？

等間隔系統抽出で、測定者の判断を入れずに場を偏りなく代表させるため。
